掘進機

周辺機器

■ 概要

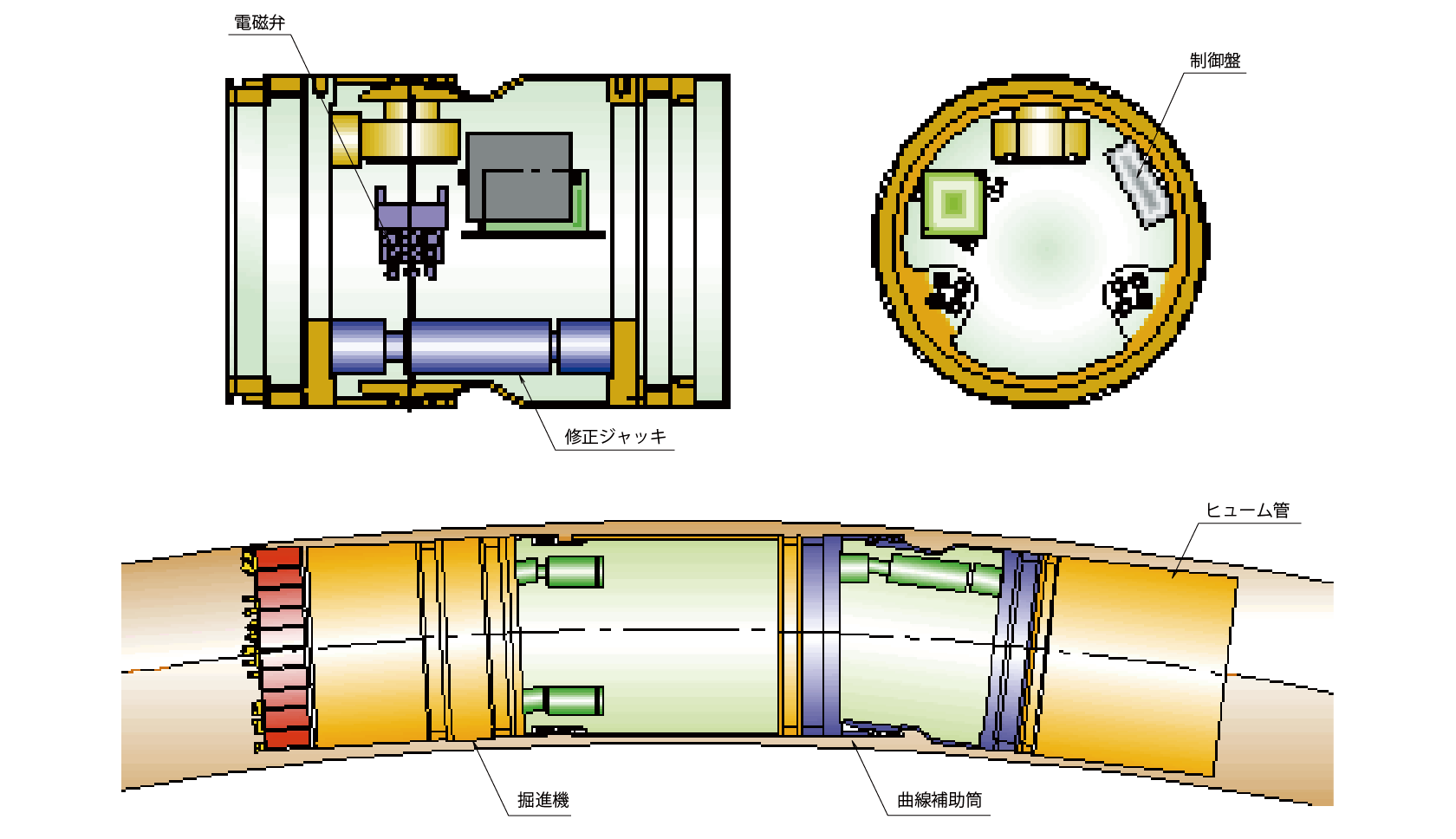

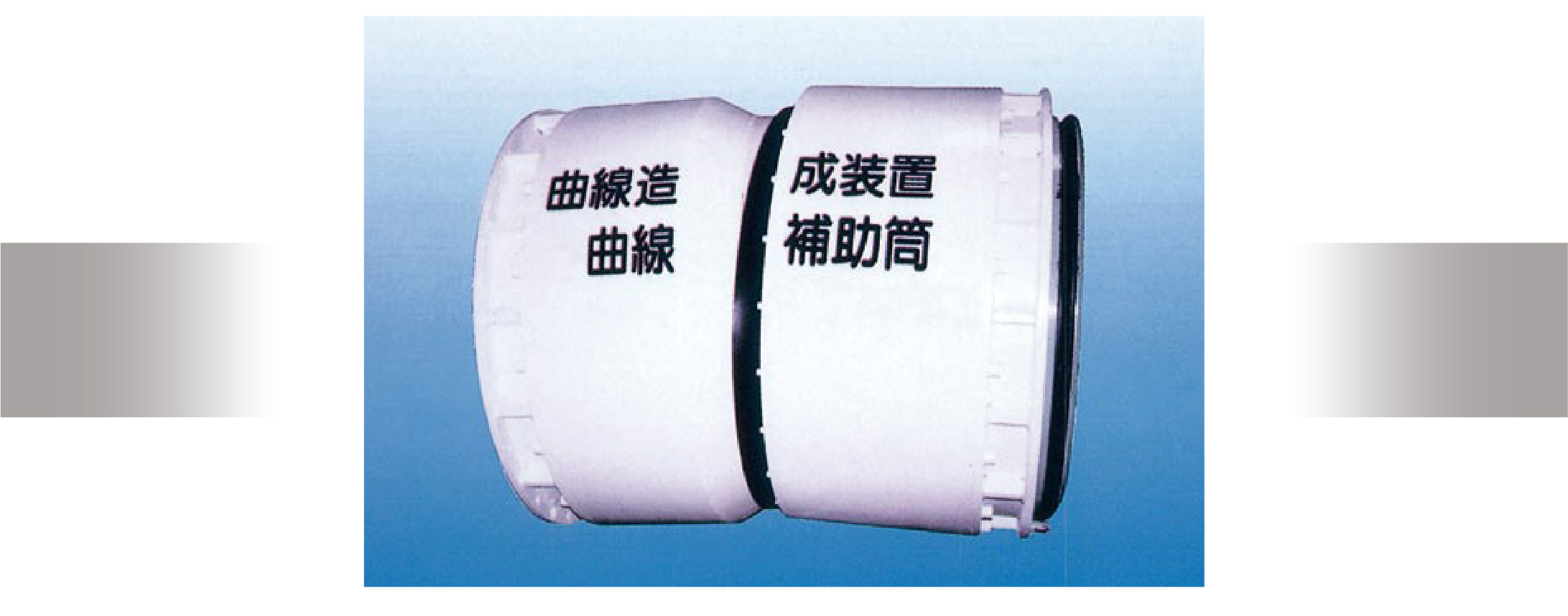

掘進機本体に接続することで曲線の造成を可能にした装置です。

■ 特長

1. φ800mm～φ3000mmまでシリーズ化しております。
2. 泥土バランス型掘進機を除く全機種に接続できます。

■ 曲線補助筒仕様

呼び径	外径寸法 (㎜)	ジャッキ仕様 (kNxstxset)	折れ角 (° )	対応曲率半径(m)
				通常	好条件
φ800	980	350x 80x 2	6.0	50	30
φ900	1100	570x 80x 2	5.8	50	30
φ1000	1230	280x 90x 4	6.3	50	30
φ1100	1330	550x130x 4	8.1	50	30
φ1200	1455	660x150x 2	7.4	50	30
φ1350	1620	970x120x 2	7.7	50	30
φ1500	1800	745x180x 4	9.1	50	30
φ1650	1970	950x200x 4	8.7	50	40
φ1800	2140	750x200x 8	7.1	50	40
φ2000	2375	975x230x 4	6.3	60	40
φ2200	2610	1400x300x 4	5.6	60	40
φ2400	2840	950x200x 8	5.3	70	50
φ2600	3060	1400x300x 8	7.1	70	50
φ2800	3300	1400x300x 8	6.5	80	50
φ3000	3530	1400x300x 8	6.5	80	60

※ 油圧ユニットは掘進機と併用する。φ800に関してはお問い合わせください。
※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
※ 土質条件により対応曲率半径がかわることがあります。
