ユニコーンロング長距離対応型

DH-L

管内径1000〜3000mm
DH-L

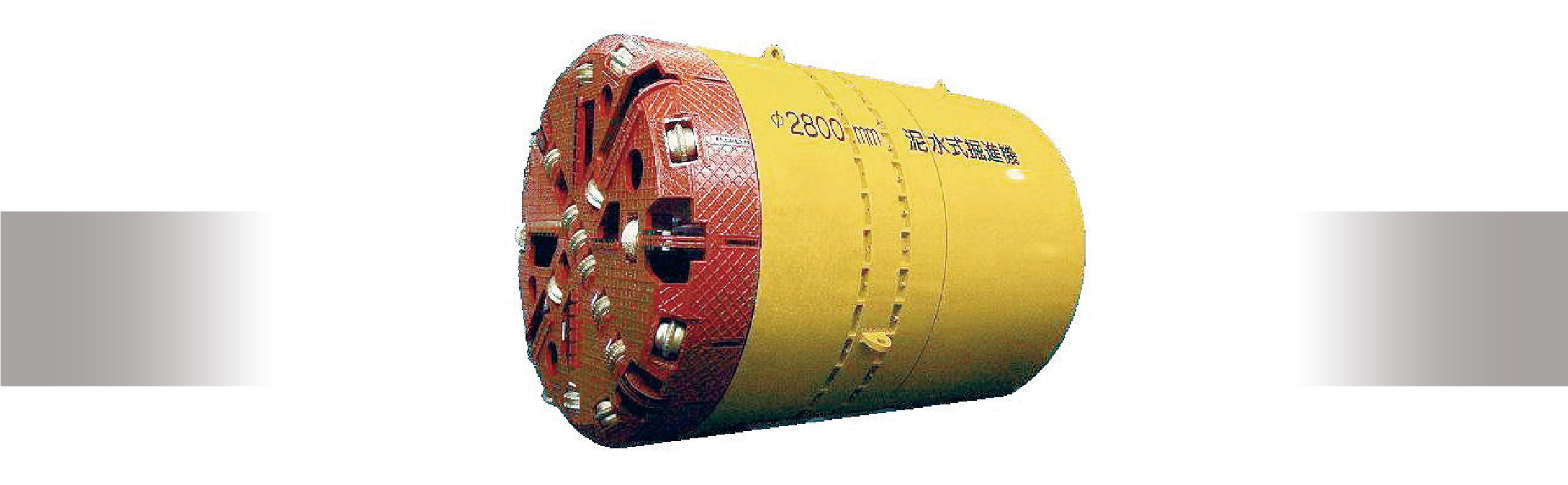

■ 概要

本掘進機は長距離推進を可能とした掘進機です。
長距離推進において互層地盤に遭遇した場合、地層に応じたビットを機内から交換ができます。また、高トルクの一次、二次の破砕機構により効率良い推進が行えます。

■ 特長
  1. 推進施工中に機内からカッタ交換ができます。
  2. 長距離カーブ推進ができます。
  3. チャンバ内のブレードクラッシャの破砕作用により円滑な推進施工ができます。
  4. 遠隔操作により、機内は無人化されています。

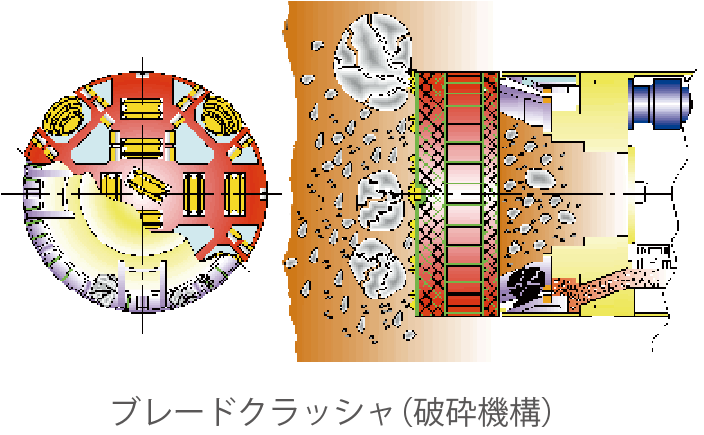

破砕のメカニズム

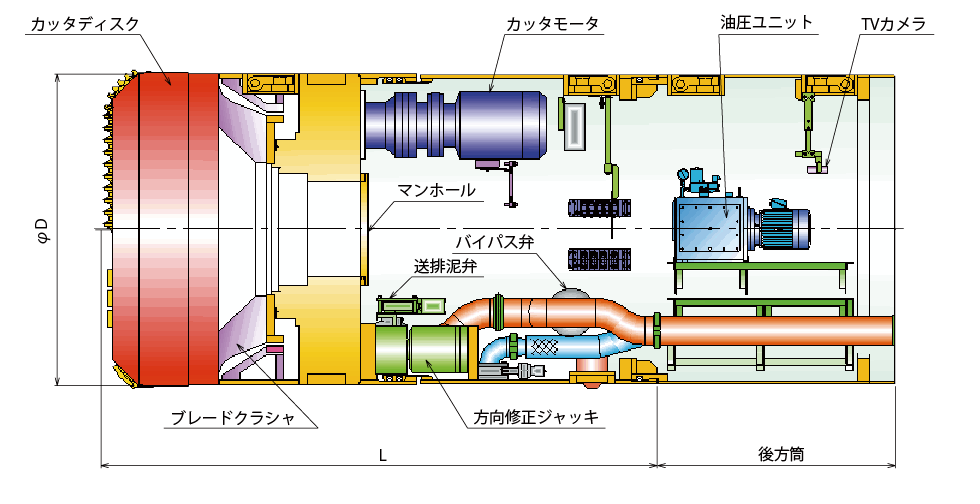

DH内部
■ 仕様
呼び径 外径寸法
φD×L(㎜)
質量(t) 動力
(kW×set)
トルク(kN・m) 回転速度(min-1) 方向修正
ジャッキ
(kN×st×set)
油圧ユニット
(kW)
配管径
(mm)
50Hz 60Hz 50Hz 60Hz
φ1000 1240x3405 10.0 7.5x5 72 60 5.0 6.0 400x50x4 2.2 100
φ1100 1360x3450 11.0 7.5x5 79 67 4.5 5.4 500x50x4 2.2 100
φ1200 1460x3500 12.0 11x5 108 89 4.9 5.9 600x50x4 2.2 100
φ1350 1640x3550 15.0 15x5 146 122 4.9 5.9 750x50x4 2.2 100
φ1500 1820x3240 17.5 18.5x5 193 161 4.6 5.5 900x50x4 3.7 150
φ1650 1990x3320 20.0 22x5 250 208 4.2 5.0 1100x50x4 3.7 150
φ1800 2160x3846 26.0 37x2 332 277 2.1 2.5 625x50x8 3.7 150
φ2000 2385x4115 29.0 55x2 568 473 2.0 2.4 750x100x8 3.7 150
φ2200 2610x4600 38.5 55x2 568 473 2.0 2.4 1000x100x8 3.7 150
φ2400 2840x4636 43.0 30x4 758 632 1.5 1.8 1000x100x8 5.5 150
φ2600 3070x4565 53.0 22x6 847 705 1.5 1.8 1000x100x8 3.7 150
φ2800 3300x4433 62.0 22x6 847 705 1.5 1.8 1000x100x8 3.7 150
φ3000 3520x4456 70.0 30x6 1146 955 1.5 1.8 1000x100x12 5.5 150

※ 使用電圧は400Vを標準とします。外形寸法φDについては掘削外径とは異なります。
※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
