掘進機

泥水方式

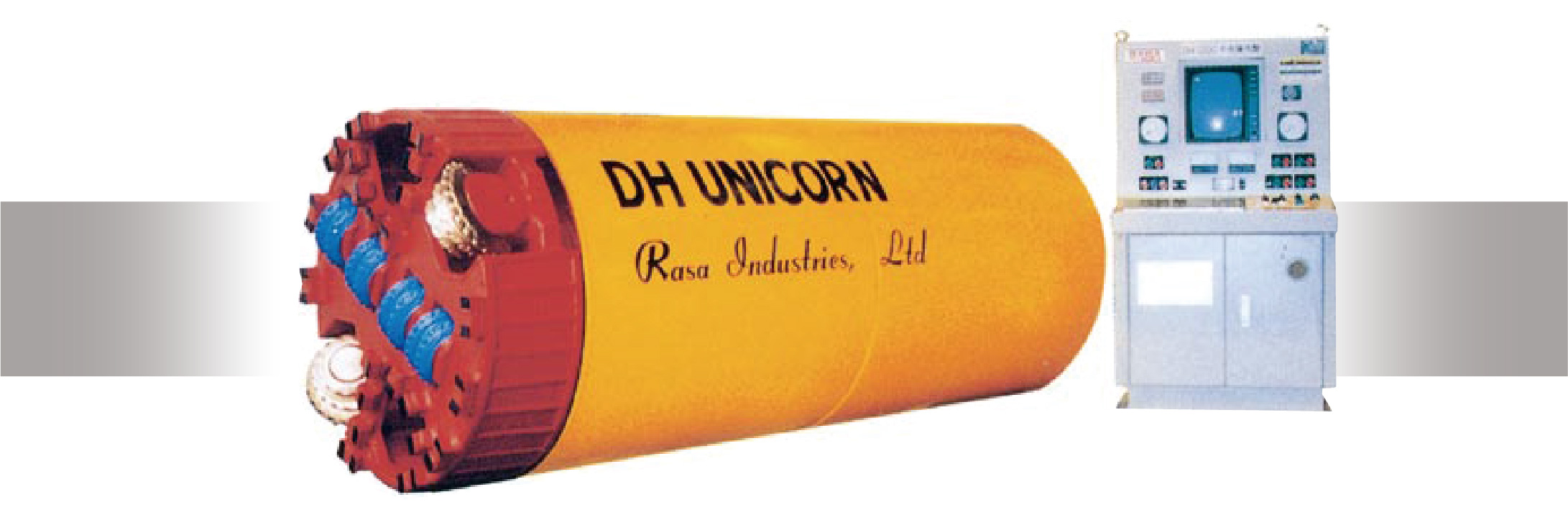

ユニコーン巨礫・岩対応型

DH

管内径800~3000mm
DH-M
■ 概要

ユニコーン掘進機は、巨礫・軟岩・中硬岩及び硬岩層と従来不可能とされていた地質まで幅広く適応できる“泥水加圧方式の掘進機”です。 さらにカッタディスクを交換することにより、普通土・硬質土・玉石混り砂礫層も適応できます。

■ 破砕のメカニズム

高トルクで回転するカッタディスクに取り付けられたローラビットで一次破砕し、マントルとコーンケーブリングで構成する 強力なコーンクラッシャーで二次破砕する二段階方式破砕機構です。

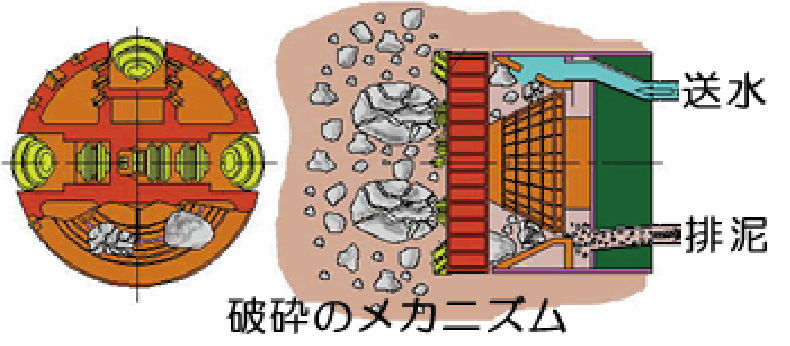

破砕のメカニズム

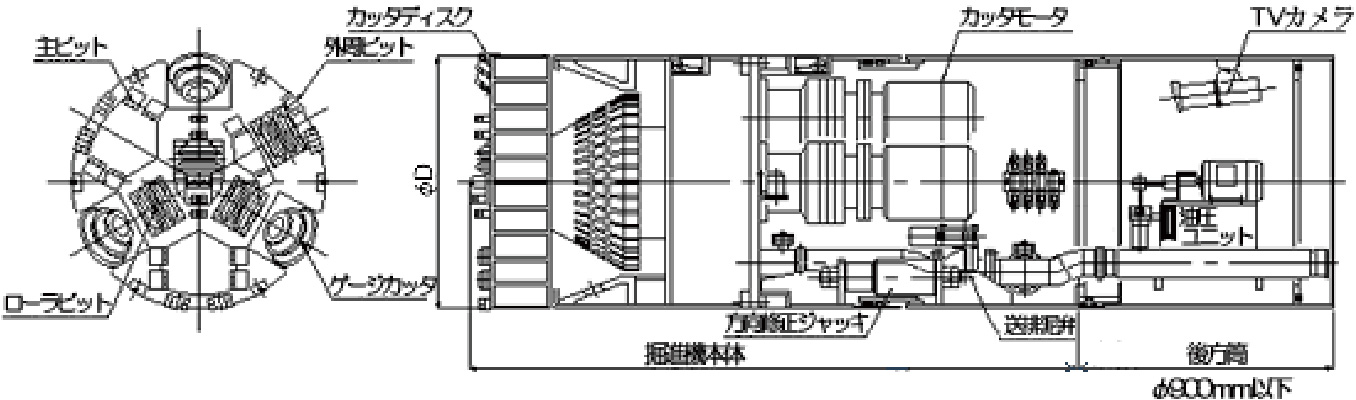

DH内部
■ 特長
  1. ハイパワー 高トルクによる、一次・二次の破砕機構を有します。
  2. 範囲の土質に対応 各種カッタディスクの応用により広い範囲の土質に適応できます。
  3. 経済的 シンプルな構造と各種機能の遠隔操作によりランニングコストが安くなります。

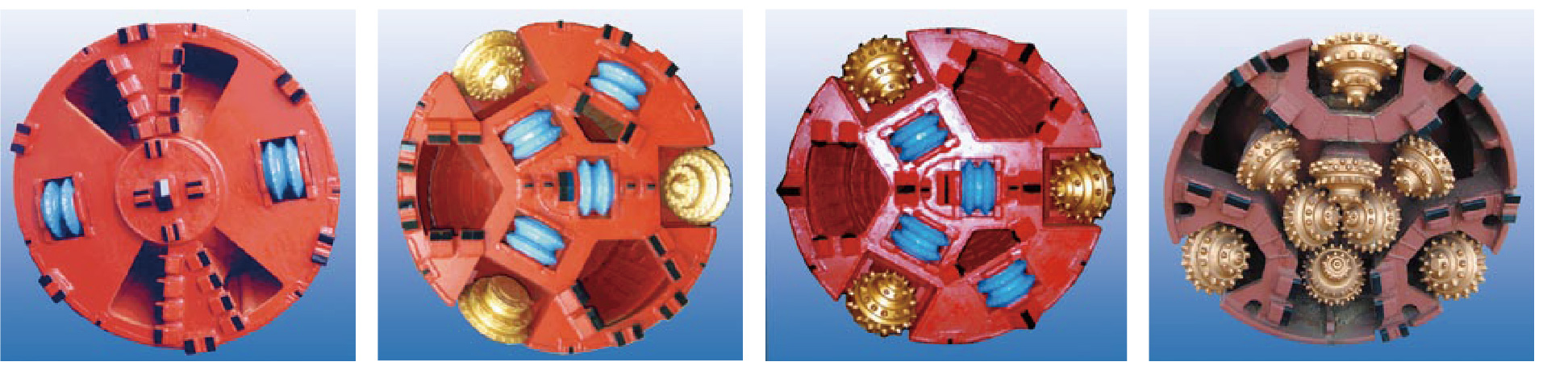

カッター
■ 仕様
呼び径 外径寸法
φD×L(㎜)
質量
(t)
動力
(kW×set)
トルク(kN・m) 回転速度(min-1) 方向修正
ジャッキ
(kN×st×set)
油圧ユニット
(kW)
配管径
(mm)
50Hz 60Hz 50Hz 60Hz
φ800 990x2735 (2575) 5.4(5.0) 7.5x3 42 35 5.2 6.2 270x 30x4 0.75 100
φ900 1110x2760 (2585) 7.1(6.7) 11x3 73 60 4.3 5.2 370x 30x4 2.2 100
φ1000 1230x2750 (2600) 8.5(8.0) 11x3 80 66 4.0 4.8 420x 30x4 1.5 100
φ1100 1340x3000 (2860) 10.0(9.5) 15x3 101 84 4.2 5.1 420x 30x4 1.5 100
φ1200 1460x3065 (2860) 12.7(12.0) 15x3 122 101 3.5 4.2 420x 50x4 1.5 100
φ1350 1630x3210 (3015) 13.7(13.0) 22x3 201 168 3.1 3.8 750x 50x4 1.5 150
φ1500 1810x3300 (3105) 17.8(17.0) 22x3 250 209 2.5 3.0 750x 50x4 2.2 150
φ1650 1980x3335 (3150) 21.8(21.0) 22x3 314 262 2.0 2.4 1000x 50x4 3.7 150
φ1800 2150x3420 (3320) 26.0(25.0) 18.5x4 411 342 1.7 2.1 630x 50x8 3.7 150
φ2000 2375x4155 (3600) 29.0(28.0) 22x4 557 464 1.5 1.8 750x100 x8 3.7 150
φ2200 2610x4400 (3920) 38.3(37.0) 30x3 561 467 1.5 1.8 1000x100 x8 3.7 150
φ2400 2840x4640 (3990) 42.8(41.5) 30x4 758 632 1.5 1.8 1000x100 x8 5.5 150
φ2600 3070x4565 (3920) 53.0(48.5) 22x6 847 705 1.5 1.8 1000x100 x8 3.7 150
φ2800 3300x4440 (3920) 62.0(54.0) 22x6 847 705 1.5 1.8 1000x100 x8 3.7 150
φ3000 3520x4460 (4000) 70.0(62.0) 30x6 1146 955 1.5 1.8 1000x100 x12 5.5 150

※( )内寸法は砂礫対応型、使用電圧400Vを標準とします。外形寸法φDについては、掘削外径とは異なります。
