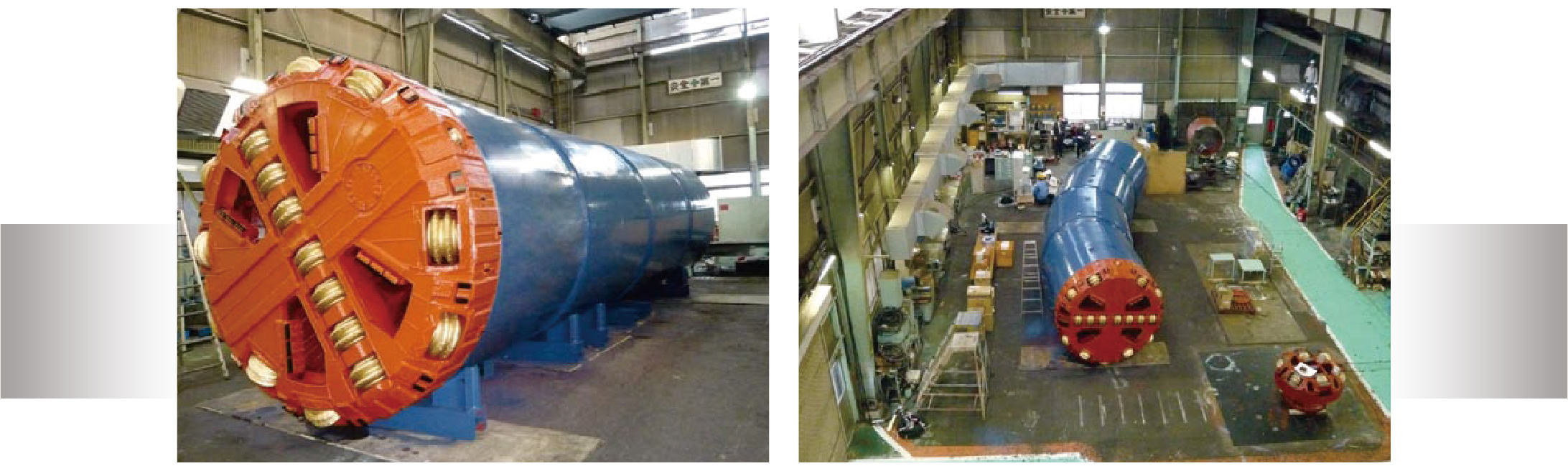

掘進機

泥濃方式

■ 特長

1. 高回転、高トルクの装備により巨礫、転石、岩盤に適用可能。
2. 二次クラッシャにより礫径選別等の坑内作業が不要で連続吸引排土が可能。

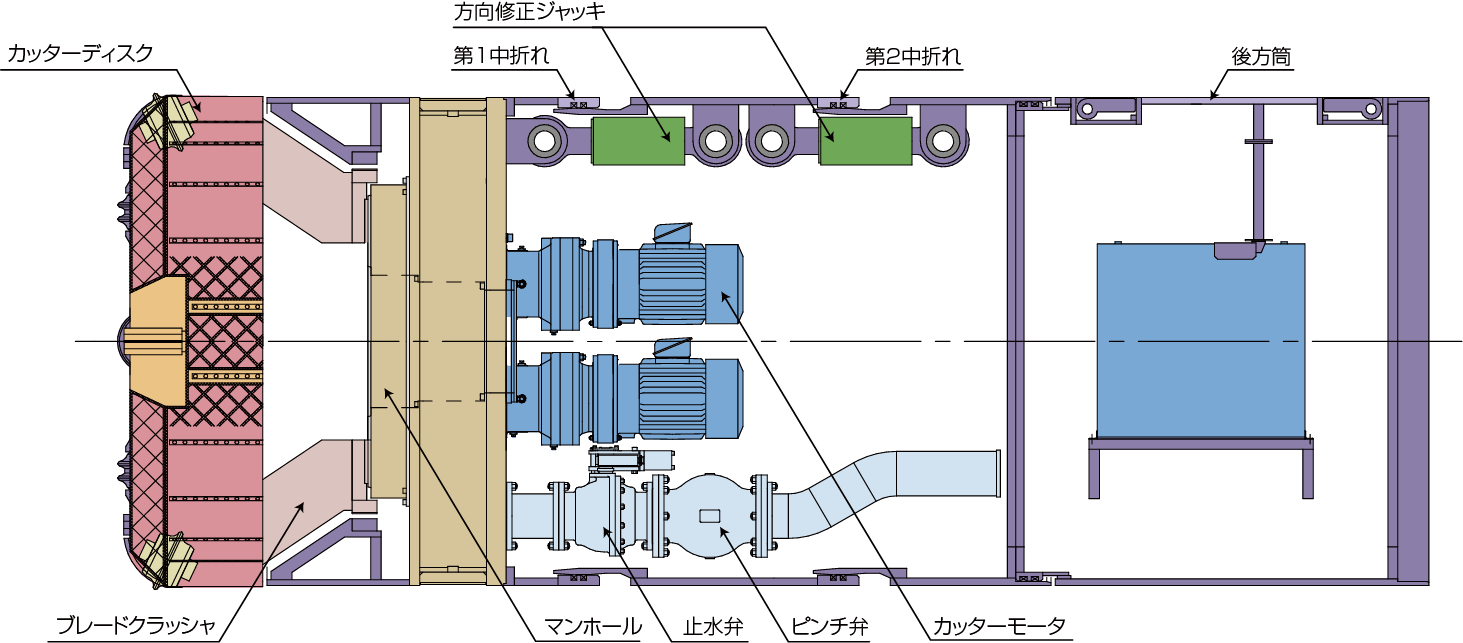

3. 多段中折れの採用により急曲線推進に適用可能。
4. 機内からのビット交換が可能で長距離推進に適用可能。

■ 仕様

呼び径	外径寸法 φD×L(㎜)	質量 (t)	動力 (kW ×set)	トルク(kN･m)		回転速度(min-1)		方向修正ジャッキ (kN×st×4本x2段)	排泥管 (mm)	対応曲線 (m)
				50Hz	60Hz	50Hz	60Hz
φ800	990x2900	7	11x2	32	27	6.5	8.0	270x40	100	30
φ900	1110x3100	9	15x2	47	39	6.0	7.5	380x50	100	30
φ1000	1230x3400	12	7.5x5	60		4.0-4.8		410x50	100	30
φ1100	1340x3400	13	7.5x5	65		3.5-7.5		500x50	100	30
φ1200	1460x3500	15	11x5	95		3.5-7.5		650x60	100	30
φ1350	1630x3600	18	15x5	145		3.3-6.6		760x60	150	30
φ1500	1810x3600	21	22x5	210		3.3-6.6		975x90	150	30
φ1650	1980x3800	24	22x5	235		3.0-6.0		975x90	150	30
φ1800	2150x4000	32	30x5	320		3.0-6.0		975x90	200	30
φ2000	2380x4200	35	30x5	360		2.5-5.5		975x110	200	30
φ2200	2610x4400	46	37x5	505		2.5-5.5		975x125	200	30

※ 呼び径φ1000～φ2200のカッターは可変速仕様となります。
※ 呼び径φ2400以上についてはお問い合わせ下さい。
※ 使用電圧は400Vを標準とします。外形寸法φDについては掘削外径とは異なります。
※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
