掘進機

泥水方式

普通土対応型

RCM

管内径600~3000mm

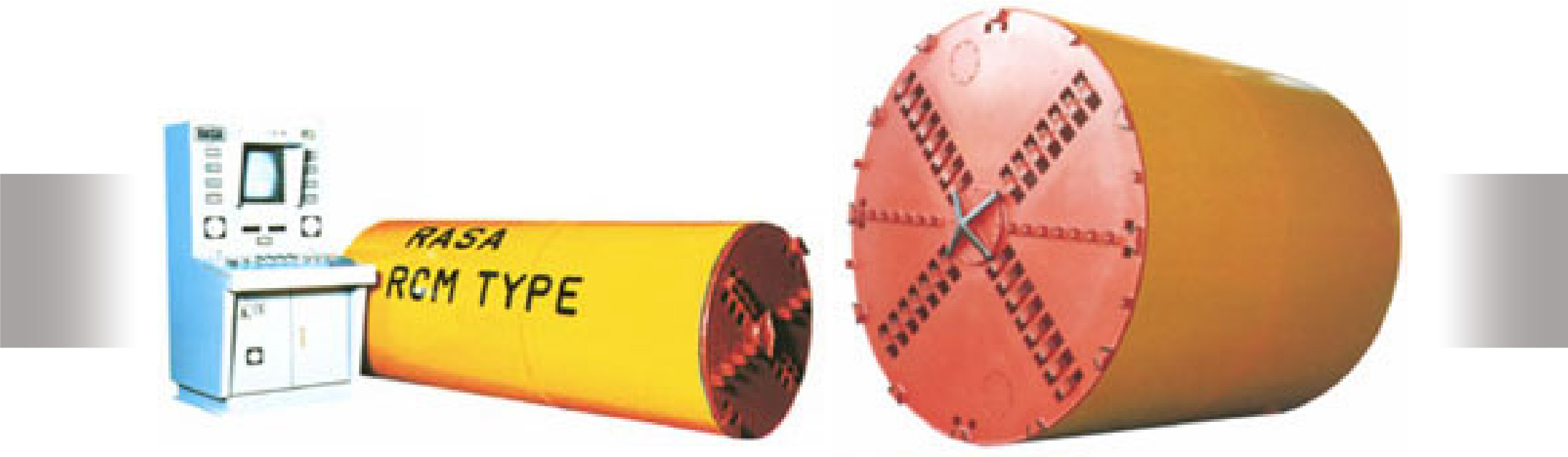

RCM型

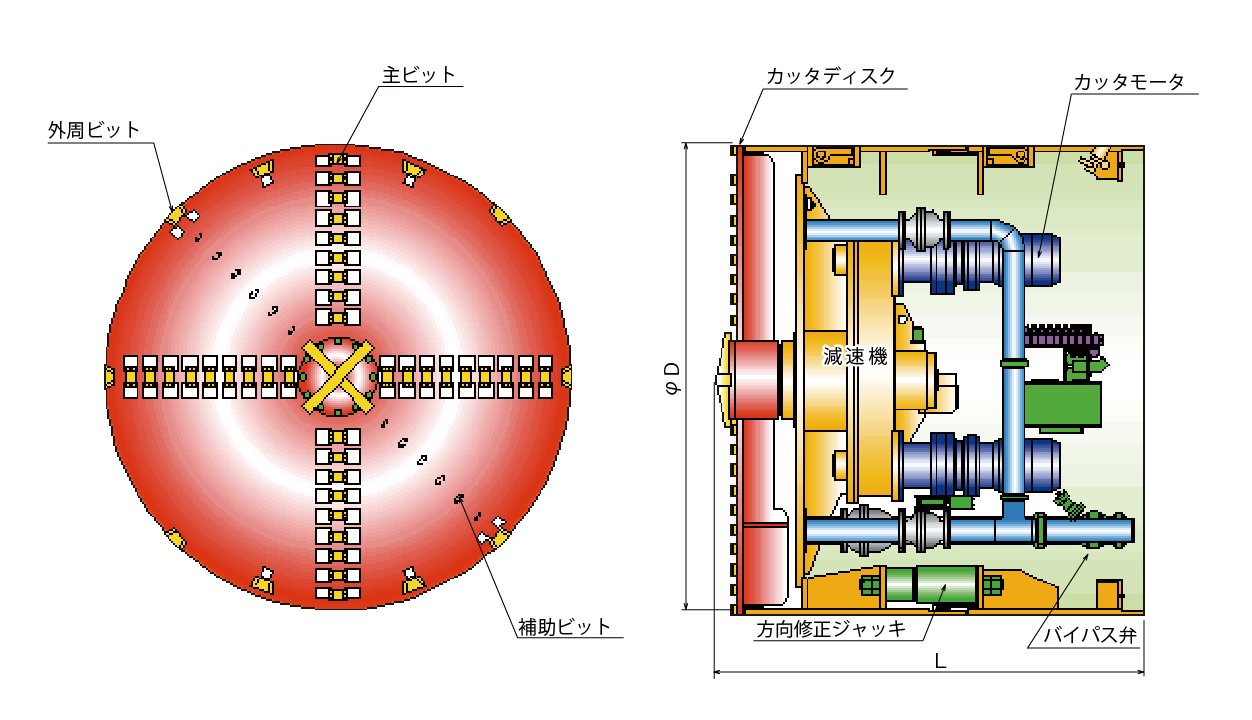

RCM型内部
■ RCM型掘進機標準仕様
呼び径 外径寸法
φD×L(㎜)
質量(t) 動力
(kW ×set)
トルク(kN・m) 回転速度(min-1) 方向修正
ジャッキ
(kN ×st ×set)
油圧ユニット
(kW)
配管径
(mm)
50Hz 60Hz 50Hz 60Hz
φ600 780x2400 2.5 5.5x1 6.5 5.5 8.0 9.6 130x 30x 4 0.75 80
φ700 905x2325 3.0 5.5x1 9.5 7.9 5.6 6.7 200x 30x 4 0.75 100
φ800 985x2610 3.5 7.5x1 14 12 5.2 6.2 200x 30x 4 0.75 100
φ900 1105x2250 4.0 3.7x2 21 17 3.5 4.2 270x 50x 4 0.75 100
φ1000 1225x2400 4.5 5.5x2 24 20 4.4 5.3 270x 50x 4 0.75 100
φ1100 1335x2450 5.5 7.5x2 35 29 4.2 5.0 420x 50x 4 1.5 100
φ1200 1455x2515 6.0 7.5x2 46 37 3.2 3.9 420x 50x 4 1.5 100
φ1350 1620x2840 7.0 11x2 65 55 3.2 3.9 420x 50x 4 1.5 100
φ1500 1800x3050 9.0 15x2 91 75 3.2 3.9 270x 50x 8 3.7 150
φ1650 1970x3205 11.0 18.5x2 122 101 3.0 3.6 420x 50x 8 3.7 150
φ1800 2140x3200 14.0 18.5x2 139 116 2.6 3.1 420x 50x 8 3.7 150
φ2000 2375x3340 18.0 22x2 240 200 1.8 2.1 550x100 x8 3.7 150
φ2200 2610x3340 21.0 22x3 337 270 1.9 2.3 750x100 x8 3.7 150
φ2400 2840x3340 28.0 22x3 337 270 1.9 2.3 750x100 x8 3.7 150
φ2600 3060x3340 32.0 18.5x4 442 369 1.6 1.9 1000x100 x8 3.7 150
φ2800 3300x3210 35.0 22x4 659 549 1.3 1.6 1000x100 x8 3.7 150
φ3000 3530x3210 40.0 22x4 659 549 1.3 1.6 1000x100 x12 3.7 150

ラインクラッシャ

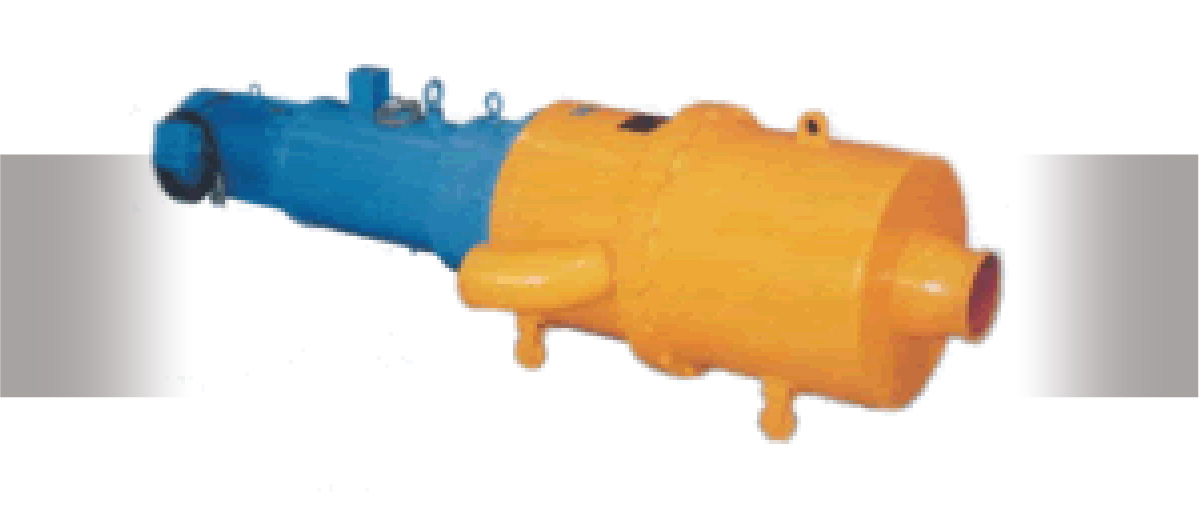

ラインクラッシャ

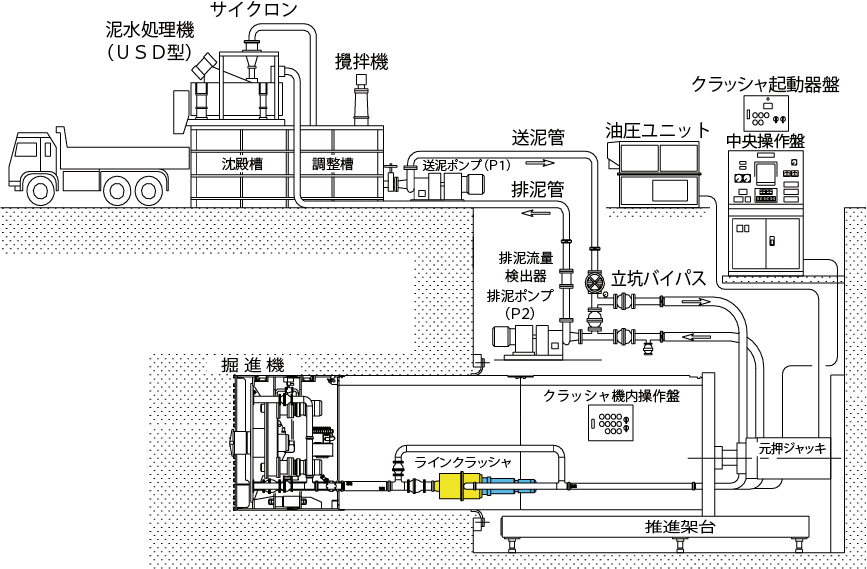

ラインクラッシャ内部
■ ラインクラッシャ仕様
機種 外径寸法
(W×L)(㎜)
質量(t) 回転速度(min-1) トルク(kN・m) 動力
(kW×V)
投入口
(mm)
排出口
(mm)
50Hz 60Hz 50Hz 60Hz
CC-5.5 580x2220 0.8 10.7 12.8 5 4 5.5x400 150 100
CC-7.5 580x2360 1.0 6.9 8.3 10 8 7.5x400 150 100
CC-22 850x2515 2.2 8.6 10.3 25 20 22x400 200 150
CC-30 850x2890 2.5 9.2 11.1 31 26 30x400 200 150
CC-55 1250x3885 4.0 11.2 13.5 47 39 55x400 200 150

※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
