掘進機

周辺機器

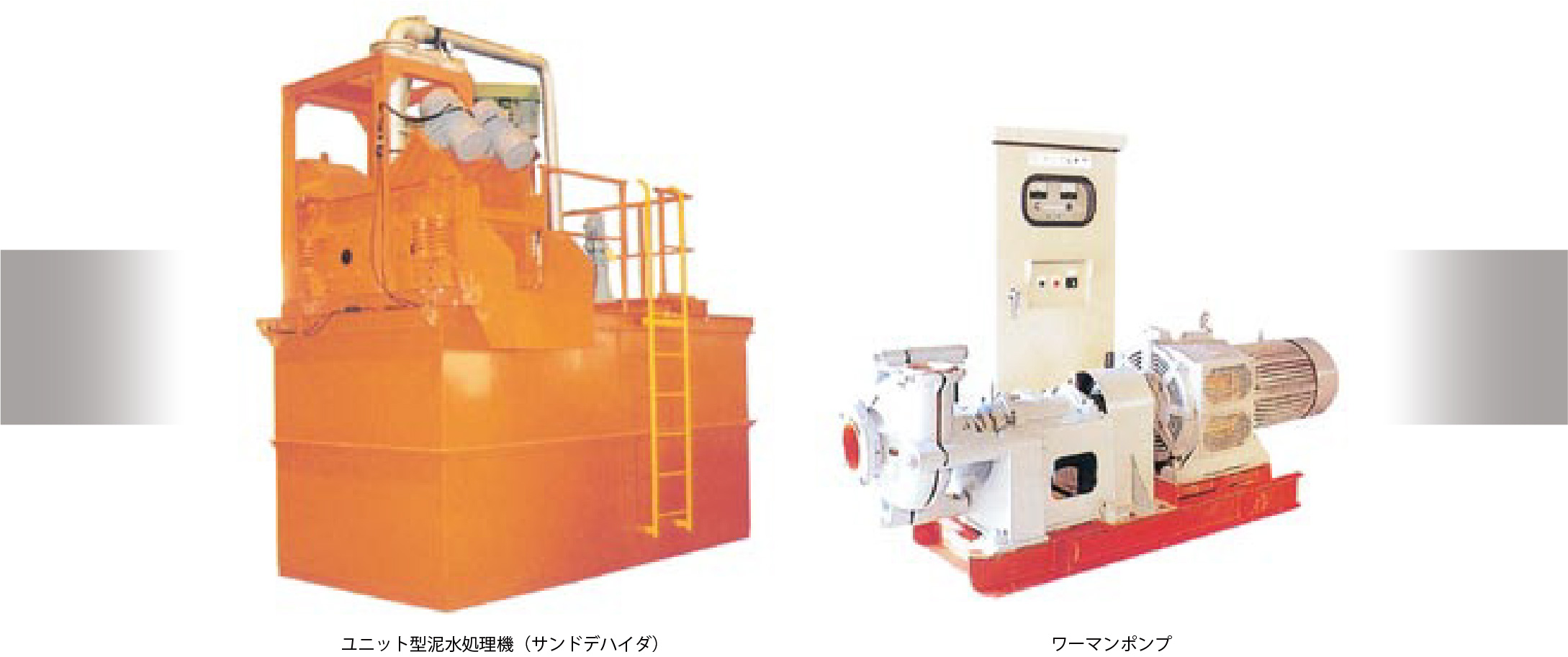

■ サンドデハイダ標準仕様

項目 ＼ 形式		MSD-0.5	MSD-1	USD-2	USD-4
湿式振動篩	サイズ (mm)	500x1500 x2D	600x1800 x2D	750x2400 x2D	1200x3600 x2D
	動力 (kW×台)	0.85x2	1.2x2	2.2x2	5.5x2
	台数	1	1	1	1
湿式サイクロン	形式	MD-6	MD-9	MD-9	MD-9
	円筒部の内径 (mm)	150	230	230	230
	台数	1	1	2	4
サイドポンプ	吐出口径 (mm)	100	100	100	100
	動力（kW）	7.5	11	15	22
	台数	1	1	2	2
調整・循環槽 (m3)		2槽式 3.5	2槽式 10	4槽式 27	2槽式 30
攪拌機 (kWx台)		2.2x1	1.5x1	2.2x1	2.2x2
作泥漕 (kW)		-	-	2.2
制御盤		屋外防水型
質量 (t)		2.0	4.0	10.0	20.0
外形寸法 (LxWxH) (m)		3.1x1.7x2.3	3.9x2.5x4.2	9.5x3.6x4.5	9.4x3.4x4.9
移送ポンプ (kW×台)		-	-	3.7x1+1.5x1

■ ワーマンポンプ仕様

配管経	80A		100A		150A
ポンプ形式	4/3SCEO V/L3VM		6/4SCEO V/L3VM		8/6SCEO V/L3VM
	P1	P2	P1	P2	P1	P2
ポンプ口径 S/D (mm)	100/80	100/80	150/100	150/100	200/150	200/150
揚量 (m3/min)	0.25〜0.85	0.3〜0.9	1.4〜1.9	1.5〜2.0	3.2〜3.8	3.5〜4.0
揚程 (m)	6〜35	6〜35	6〜40	6〜40	6〜50	6〜50
電動機形式	可変速	可変速	可変速	可変速	可変速	可変速
電動機出力 (kW)	7.5〜22	7.5〜22	15〜45	22〜45	30〜75	37〜90
駆動方式	V-ベルト	直結	V-ベルト	直結	V-ベルト	直結
寸法 (mm) (LxWxH)	940 x700 x1100	1520 x450 x600	1300 x1700 x850	2400 x950 x850	1700 x2300 x1200	3600 x1000 x1300
