ヒートンフィーダー
ヒートンフィーダー ヒートンフィーダー

概要
  製品の多様化・高品質化により、原料である粉粒体の取り扱いについても一層精度が要求されるようになっておりますが、ヒートンフィーダーはこうした時代のニーズに応える新しいタイプのドライマテリアルフィーダーです。
駆動源には耐塵性に優れ手軽に使えるACモーターを、またその制御には、リモートコントロールの容易なインバーターを採用しております。
部品点数を減らし単純化した攪拌機構(パドル)、分解・組立の容易なホッパーやスクリュー部等使い勝手のよさを追求した多くの工夫がなされております。

特長






制御性に優れている
制御盤が本体から分離されているので都合の良い任意の場所に設置できます。回転速度は、ポテンショメーターにより自由に選ぶこどができます。また、外部信号DC 0〜10V,4〜20mA,0〜20mAによるコントロールも可能です。

フィーダー側面図




高精度の供給
パドルによりホッパーの外壁にやさしくマッサージするような動きを与えますので、中に充填された原料がむらなく均一にそれぞれのスクリューのフライトに充たされます。スクリューの正確な回転と相まって、誤差0.5〜1%の高精度で原料が切り出されます。




清掃・点検が容易
スクリューの接粉部を大きくしているため運転終了の際ホッパー内の原料を全量排出します。また、ホッパー取り外しやスクリューの交換が、簡単にできるようになっています。




摘要範囲を広げるホッパー
改良されたポリウレタン製ホッパーは、耐久性に優れており、酸・アルカリ性の原料に対しても充分な強度を有しております。付着の激しいトナー、さらに腐食や高・低温に対応するものも別途製作しております。

フィーダー正面図




ロスインウェイトにも最適
可動部の部品点数を少なくし、パドルの反力が外部に伝播しにくいよう工夫してありますので、ロスインウェイト用としても最適です。




種類が豊富
40型から80型まですべての機種に1モーター式及び2モーター式、また、それぞれについて鋼板製・ステンレス製・サニタリー仕様等を揃えております。また、すべての製品が安全スイッチを標準装備しております。


ホッパー内部及びパドル部の構造

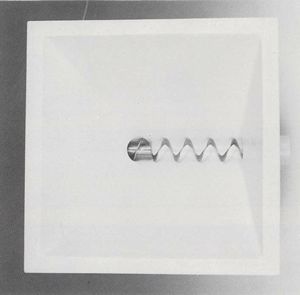

  ホッパー内部構造
ホッパー内部構造

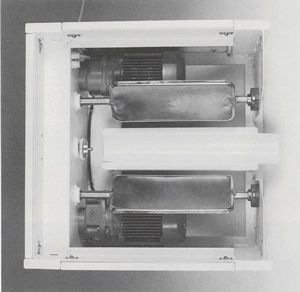

パドル部構造
パドル部構造

標準仕様




フィーダー形式

40型

60型

80型

本体

ホッパー容量(l)

10

30

90

最大供給能力(l/hr)

150

1,500

30,000

概略寸法(L×W×H cm)

40×40×32

60×60×42

80×80×65

概略重量[1モーター/2モーター](kg)

36/45

55/65

120/168

モーター容量[1モーター/2モーター](kW)

0.09/1.8

0.25/0.5

0.55/1.1

減速比/ギャー軸(rpm)

24.7/57

12.3/114

15.7/89

摘要スクリュー径(mm)

7.8〜30.1

30.1〜62.5

77〜165

塗装(鋼板製の場合)

粉体塗装(エポキシ樹脂系),白色

制御盤

制御範囲

1:1000ステップ(0〜100Hz)

電源

AC100/110/220V,50/60Hz,1Φ

概略重量[1モーター/2モーター](kg)

6.0/6.6

6.0/6.6

8.3/9.8

保護構造

モータ

 IP55

制御盤

 IP55

  注) 1.制御盤は、使用目的に応じて国内電気製品で製作することがあります。
      2モーター仕様  ・入力電源3×230VACュデルタ結線時)    .・3×400VACュスター結線時)     ・絶縁階級 F  ・極数 4
       3.仕様は改良のため予告なく変更する場合があります。
