電子ビーム溶接加工 電子ビーム溶接加工

常に新しい技術でサービスを提供する…ラサの受託加工

国内有数の大型設備を保有し、航空機産業・エネルギー産業から液晶・半導体・有機EL製造装置関連機器まで広範囲にわたる加工実績と、長年の技術蓄積を背景に、試験・研究開発から量産までのプロセスを徹底した品質管理のもと優れた溶接品質でお届けいたします。

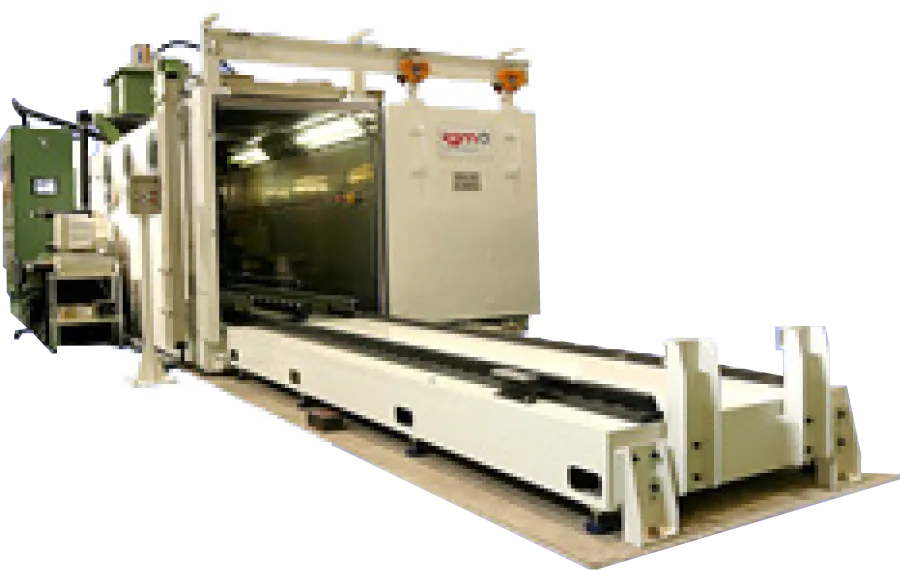

電子ビーム溶接加工機

電子ビーム溶接サービス

電子ビーム溶接の特徴

  1. 制御が電気的に行われるため、ビームは安定し、高品質で再現性に優れている。
  2. 電子ビームはエネルギー密度が高いため、ビード幅が狭く、深溶込ができる。
  3. 入熱量が少なく、溶接時の歪みが小さく、熱影響部の範囲も狭い。
  4. 高融点(W.Mo.Nb)、高熱伝導率(Ag.Cu.Al)材料など、広範囲の溶接ができる。
  5. 非鉄金属(Al,Cu,Ti････)の溶接が可能である。
  6. 異種材料(Cuとステンレス、Cuとコバール)等の接合も可能である。
  7. 高真空中での溶接により、ガスによる汚染や酸化がない。
  8. 一般的な継手形状は、勿論、特殊な継手形状が選択できる。
深溶け込み溶接
深溶け込み溶接
低入熱・低歪溶接
低入熱・低歪溶接
異種金属溶接
異種金属溶接
非鉄金属溶接
非鉄金属溶接

電子ビームによる溶接例

アルミチャンバー
アルミチャンバー
アルミ・銅製水冷板
アルミ・銅製水冷板
部分改質・合金
部分改質・合金
Ｔ字継手
Ｔ字継手

電子ビーム溶接機

2号機　設備

● 特徴：奥行寸法7,500mmの大型チャンバーをもつ設備

電子ビーム溶接機2号機

仕様

メーカー シュタイガーバルト(IGM)
出力 150kv-10kw(垂直１基)
垂直ガン：可動式（他２ヶ所への移動可能)
溶接サイズ 垂直ガン
GUN1 : X3500 × Y500
GUN2 : X4500 × Y500
GUN3 : X5500 × Y500
耐荷重 X-Y table : 1000kg
A table : 500kg
チャンバー寸法 W1250mm×D7500mm×H1500mm
コントロール CNC制御

3号機　設備

● 特徴：可動式垂直ガンのほかにムービング式水平ガンをもつ特徴があり、大型構造物対応可能なチャンバーをもつ設備

電子ビーム溶接機3号機

仕様

メーカー シュタイガーバルト(IGM)
出力 150kv-30kw(垂直・水平の２基装備)
垂直ガン：可動式（他２ヶ所への移動可能）
水平ガン：縦方向ムービング式
（CNC制御・ストローク1000mm)
溶接サイズ 垂直ガン
GUN1 : X1700 × Y1700（Φ1700）
GUN2 : X1700 × Y2300（Φ2300）標準使用位置
GUN3 : X1700 × Y2900（Φ2900）
水平ガン
ストローク1000mmムービング式
耐荷重 X-Y table : 4000kg
A table : 2000kg
チャンバー寸法 W3500mm×D3500mm×H2350mm
コントロール CNC制御

保有設備

加工装置

● 熱処理炉

試験・検査・測定装置

● リークディテクター  ● ３次元測定機  ● 真空到達度測定装置  ● 表面粗さ計  ● 耐圧試験装置  ● 各種顕微鏡  ● 各種硬度計  ● その他
