土圧方式

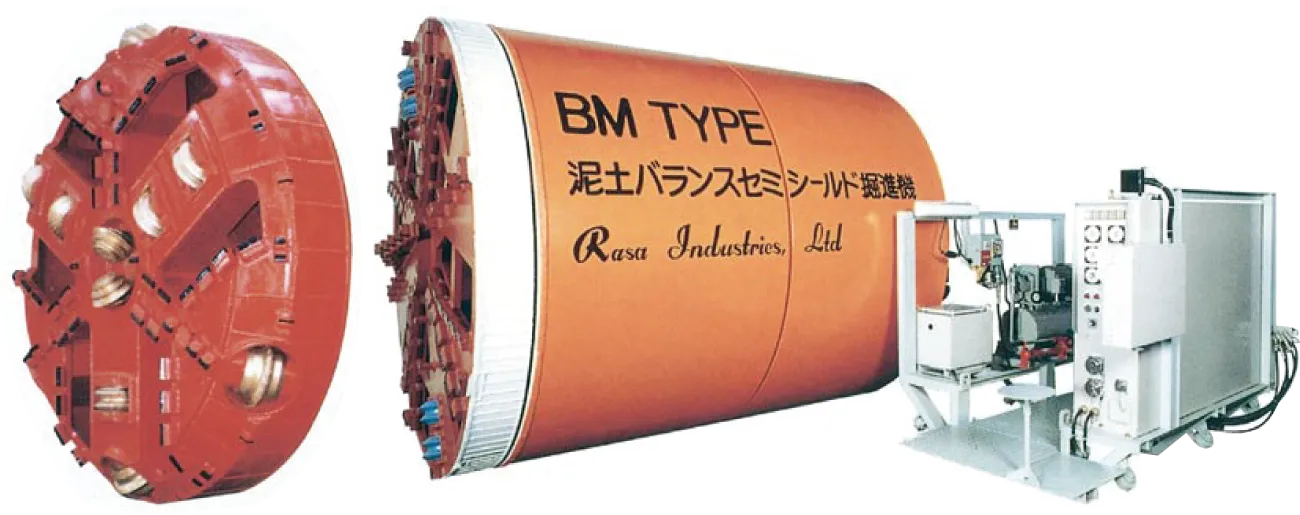

泥土バランス型掘進機

管内径1200～3000mm

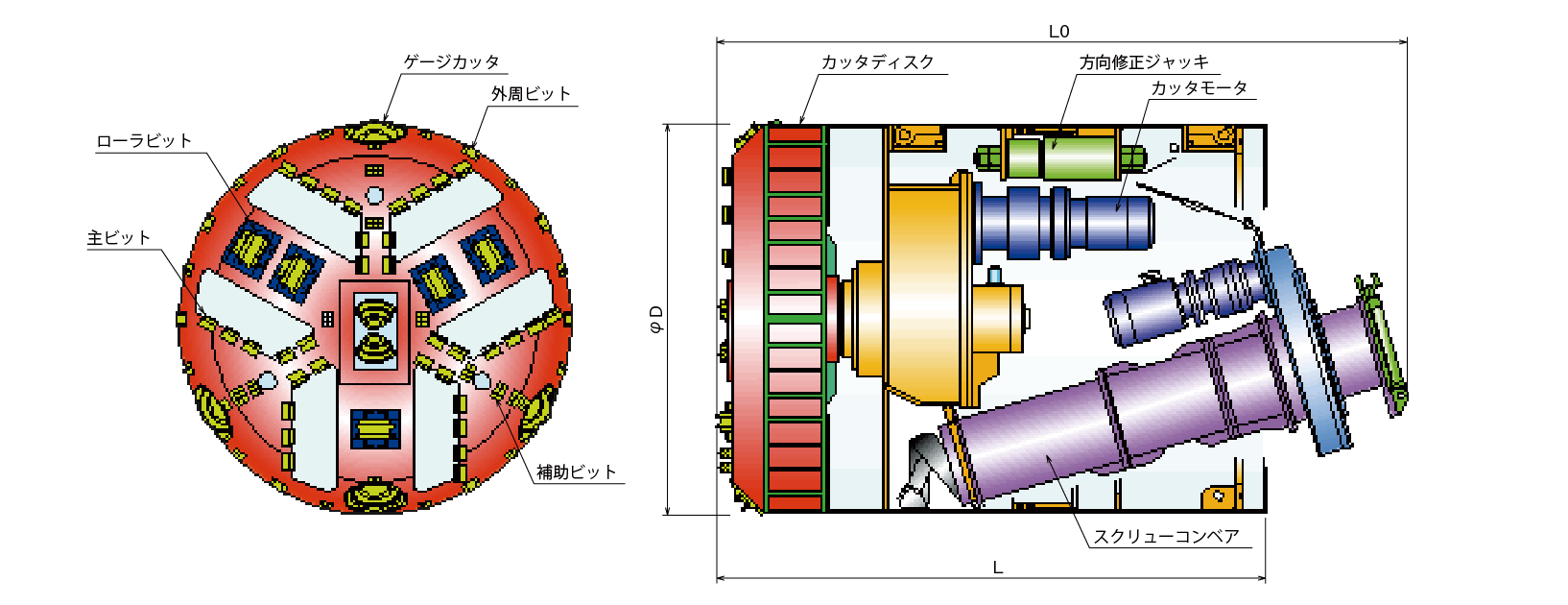

呼び径	外径寸法 φD × L(㎜)	全長 LO (mm)	質量(t)	動力 (kW × set)	トルク (kN･m)		回転速度 (min^-1)		方向修正ジャッキ (kN ×st ×set)	油圧ユニット (kW)	S/C動力 (kW)	通過粒径 (mm)
呼び径	外径寸法 φD × L(㎜)	全長 LO (mm)	質量(t)	動力 (kW × set)	50 Hz	60 Hz	50 Hz	60 Hz	方向修正ジャッキ (kN ×st ×set)	油圧ユニット (kW)	S/C動力 (kW)	軸付	軸無
φ1200	1460 x 2900	3500	10	7.5 x 3	91	76	2.4	2.9	270 x 50 x 8	3.7	6.6	115	200
φ1350	1630 x 2900	3900	12	7.5 x 4	133	111	2.2	2.6	420 x 50 x 8	3.7	7.5	120	230
φ1500	1810 x 3150	4150	14	11 x 3	176	147	1.8	2.2	450 x 50 x 8	3.7	7.5	120	230
φ1650	1980 x 3150	4300	16	11 x 4	234	195	1.8	2.2	550 x 50 x 8	3.7	11	145	260
φ1800	2150 x 3150	4000	18	11 x 4	296	246	1.5	1.7	630 x 100 x 8	3.7	11	145	260
φ2000	2375 x 3150	4150	25	11 x 5	406	337	1.3	1.6	750 x 100 x 8	3.7	15	175	325
φ2200	2610 x 3180	4250	29	11 x 6	545	453	1.2	1.4	630 x 100 x 12	3.7	15	175	325
φ2400	2840 x 3180	4300	34	11 x 6	636	530	1.0	1.2	750 x 100 x 12	3.7	15	175	325
φ2600	3070 x 3180	4300	39	11 x 7	833	694	0.9	1.1	1000 x 100 x 8	5.5	18.5	175	325
φ2800	3300 x 3180	4600	44	11 x 7	980	820	0.8	0.9	1000 x 100 x 8	5.5	18.5	175	325
φ3000	3520 x 3450	4600	50	11 x 10	1430	1190	0.8	0.9	1000 x 100 x 12	5.5	18.5	175	325

※ 使用電圧は400Vを標準とします。外形寸法φDについては掘削外径とは異なります。
