泥濃方式
ユニコーン泥濃掘進機 ユニコーンM
DH-M
管内径600〜2200mm

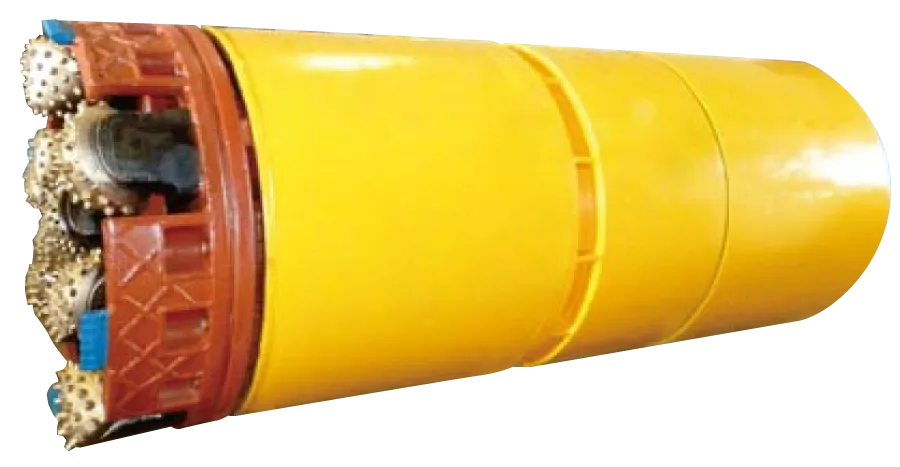

▲DHM-900

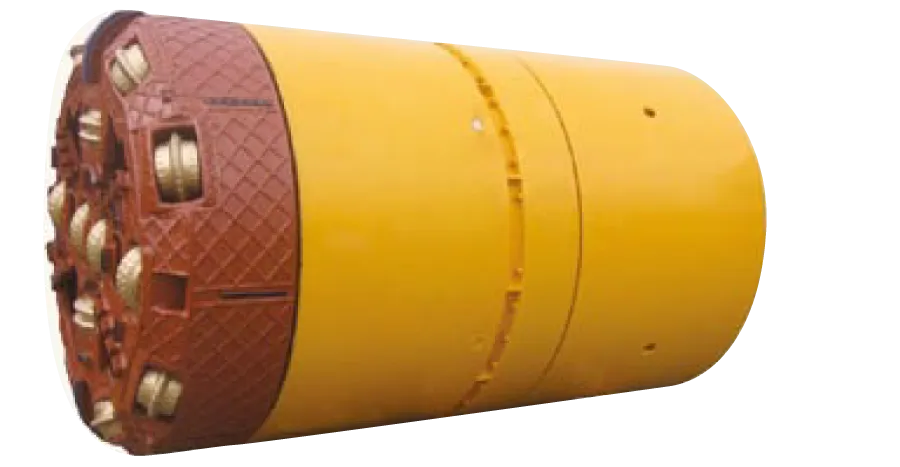

▲DHM-1800
特長
- 高トルクによる、一次、二次の破砕機構を有します。
- 各種カッタディスクの応用により巨礫、転石、岩に対応。
- 強力なコーンクラッシャ装備により礫径選別の坑内作業不要で連続吸引排土が可能。
- 長距離、カーブ推進が可能。

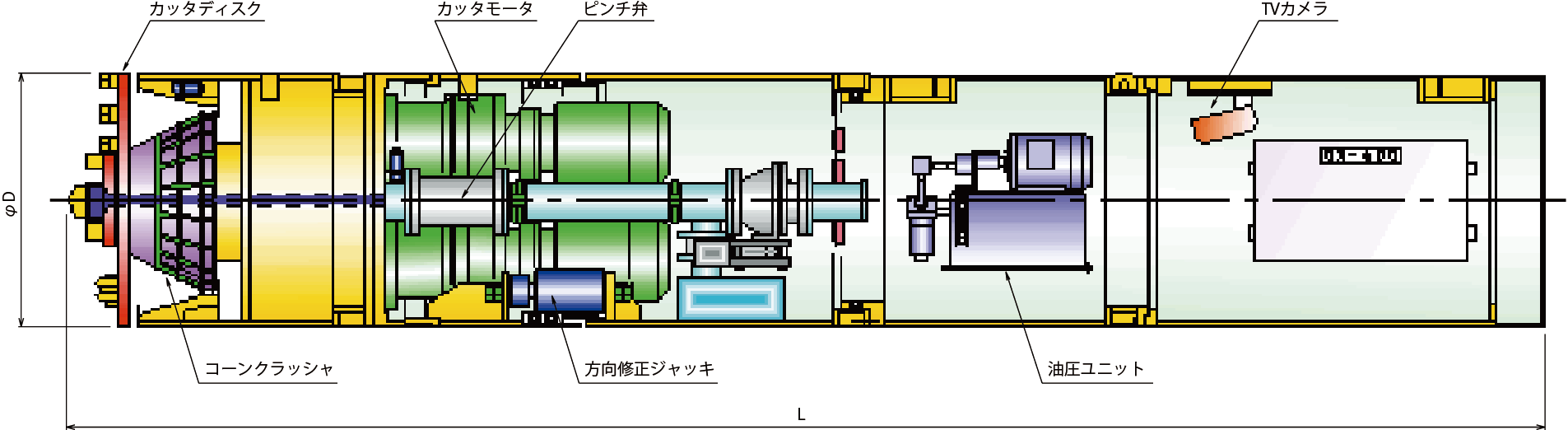

仕様
| 呼び径 | 外径寸法 φD&ha × L(㎜) |
質量 (t) |
動力 (kW × set) |
トルク (kN･m) | 回転速度 (min-1) | 方向修正ジャッキ (kN ×st ×set) |
油圧ユニット (kW) |
配管径 (mm) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | 60 Hz | 50 Hz | 60 Hz | |||||||
| φ600 | 790 x 2710 (2485) | 3.9 (3.6) | 7.5 x 2 | 19 | 16 | 7.6 | 9.1 | 160 x 20 x 4 | 0.75 | 100 |
| φ700 | 910 x 2895 (2575) | 4.3 (4.0) | 11 x 2 | 33 | 28 | 6.4 | 7.6 | 270 x 30 x 4 | 0.75 | 100 |
| φ800 | 990 x 3075 (2875) | 5.4 (5.0) | 7.5 x 3 | 42 | 35 | 5.2 | 6.2 | 270 x 30 x 4 | 0.75 | 100 |
| φ900 | 1110 x 2830 (2780) | 7.1 (6.7) | 11 x 3 | 73 | 60 | 4.3 | 5.2 | 370 x 30 x 4 | 2.2 | 100 |
| φ1000 | 1230 x 3000 (2855) | 8.5 (8.0) | 11 x 3 | 80 | 66 | 4.0 | 4.8 | 420 x 30 x 4 | 1.5 | 100 |
| φ1100 | 1340 x 3200 (2860) | 10.0 (9.5) | 15 x 3 | 101 | 84 | 4.2 | 5.1 | 420 x 30 x 4 | 1.5 | 100 |
| φ1200 | 1460 x 3310 (3140) | 12.7 (12.0) | 15 x 3 | 122 | 101 | 3.5 | 4.2 | 420 x 50 x 4 | 1.5 | 100 |
| φ1350 | 1630 x 3210 (3015) | 13.7 (13.0) | 22 x 3 | 201 | 168 | 3.1 | 3.8 | 750 x 50 x 4 | 1.5 | 150 |
| φ1500 | 1810 x 3930 (3360) | 22.0 (17.0) | 30 x 2 | 227 | 190 | 2.5 | 3.0 | 750 x 50 x 4 | 3.7 | 150 |
| φ1650 | 1980 x 3335 (3150) | 25.0 (21.0) | 22 x 3 | 314 | 262 | 2.0 | 2.4 | 1000 x 50 x 4 | 3.7 | 150 |
| φ1800 | 2150 x 3850 (3320) | 28.6 (25.0) | 37 x 2 | 332 | 277 | 2.1 | 2.5 | 630 x 50 x 8 | 3.7 | 150 |
| φ2000 | 2375 x 4155 (3705) | 34.5 (28.0) | 55 x 2 | 529 | 441 | 2.0 | 2.4 | 750 x 100 x 8 | 3.7 | 150 |
| φ2200 | 2610 x 4400 (3890) | 39.0 (37.0) | 45 x 2 | 522 | 435 | 1.6 | 2.0 | 1000 x 100 x 8 | 3.7 | 150 |
※（ ）内寸法は砂礫対応型、使用電圧400Vを標準とします。外形寸法φDについては、掘削外径とは異なります。
※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
