泥濃方式

長距離・急曲線推進対応　巨礫・岩盤破砕型

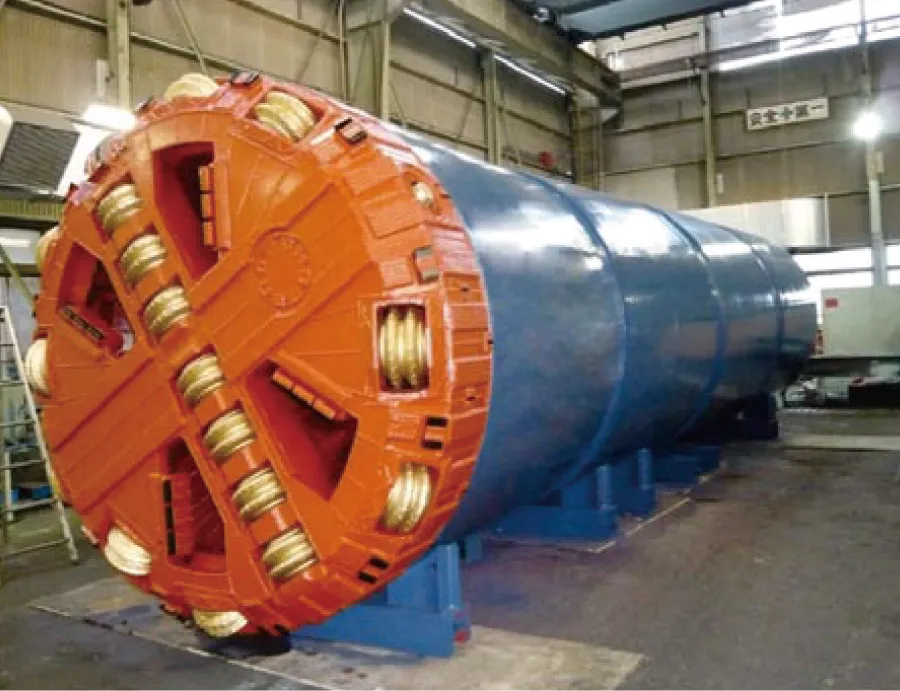

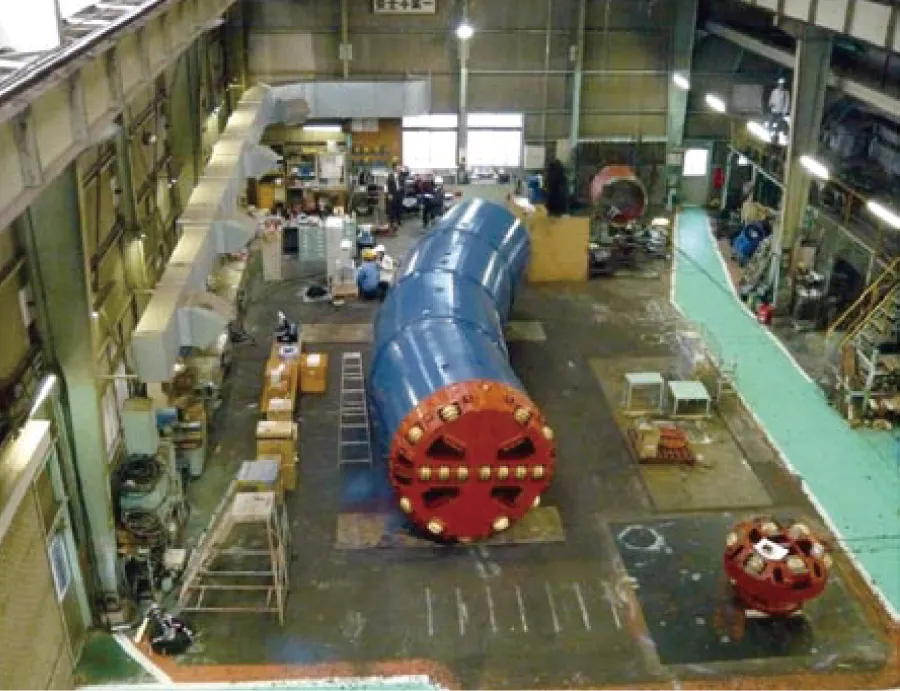

DHプレミアム

管内径800～2200mm

特長

1. 高回転、高トルクの装備により巨礫、転石、岩盤に適用可能。
2. 二次クラッシャにより礫径選別等の坑内作業が不要で連続吸引排土が可能。

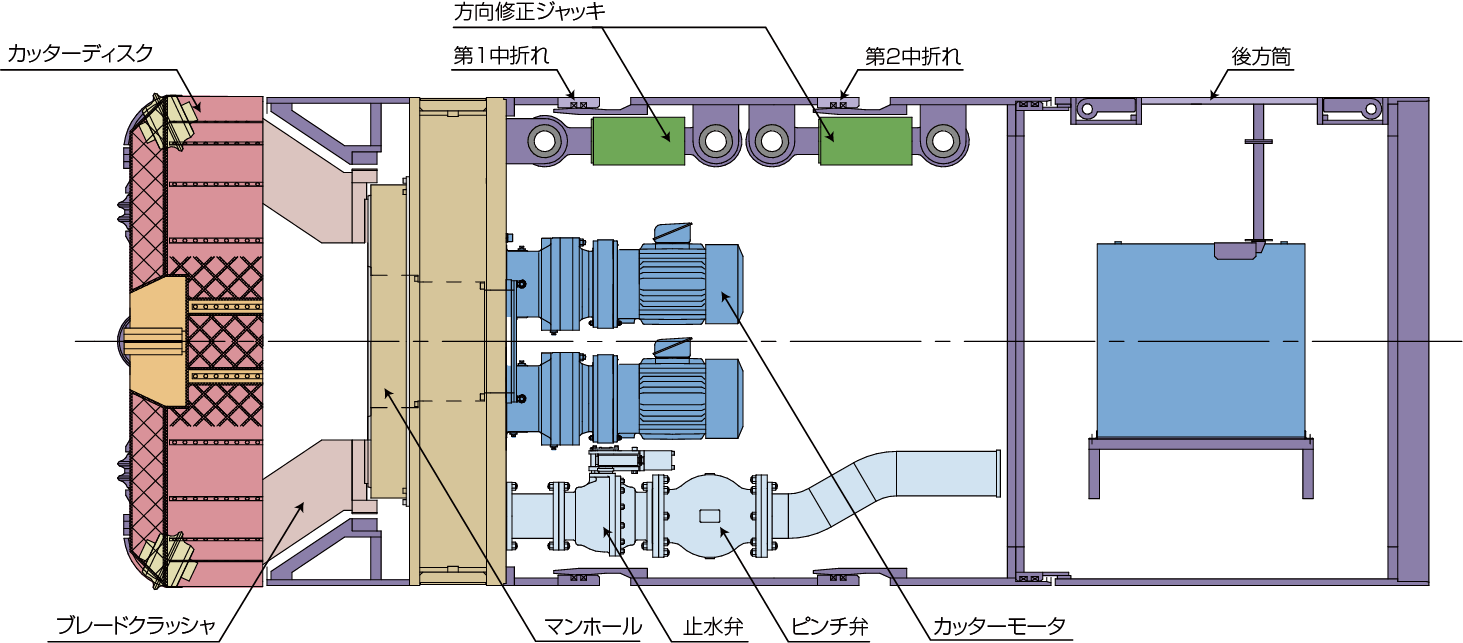

3. 多段中折れの採用により急曲線推進に適用可能。
4. 機内からのビット交換が可能で長距離推進に適用可能。

仕様

呼び径	外径寸法 φD × L(㎜)	質量 (t)	動力 (kW × set)	トルク (kN･m)		回転速度 (min-1)		方向修正ジャッキ (kN × st × 4本 × 2段)	排泥管 (mm)	対応曲線 (m)
				50 Hz	60 Hz	50 Hz	60 Hz
φ800	990 x 2900	7	11 x 2	32	27	6.5	8.0	270 x 40	100	30
φ900	1110 x 3100	9	15 x 2	47	39	6.0	7.5	380 x 50	100	30
φ1000	1230 x 3400	12	7.5 x 5	60		4.0-4.8		410 x 50	100	30
φ1100	1340 x 3400	13	7.5 x 5	65		3.5-7.5		500 x 50	100	30
φ1200	1460 x 3500	15	11 x 5	95		3.5-7.5		650 x 60	100	30
φ1350	1630 x 3600	18	15 x 5	145		3.3-6.6		760 x 60	150	30
φ1500	1810 x 3600	21	22 x 5	210		3.3-6.6		975 x 90	150	30
φ1650	1980 x 3800	24	22 x 5	235		3.0-6.0		975 x 90	150	30
φ1800	2150 x 4000	32	30 x 5	320		3.0-6.0		975 x 90	200	30
φ2000	2380 x 4200	35	30 x 5	360		2.5-5.5		975 x 110	200	30
φ2200	2610 x 4400	46	37 x 5	505		2.5-5.5		975 x 125	200	30

※ 呼び径φ1000～φ2200のカッターは可変速仕様となります。
※ 呼び径φ2400以上についてはお問い合わせ下さい。
※ 使用電圧は400Vを標準とします。外形寸法φDについては掘削外径とは異なります。
※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
