土木機械関連

泥水方式

普通土対応型

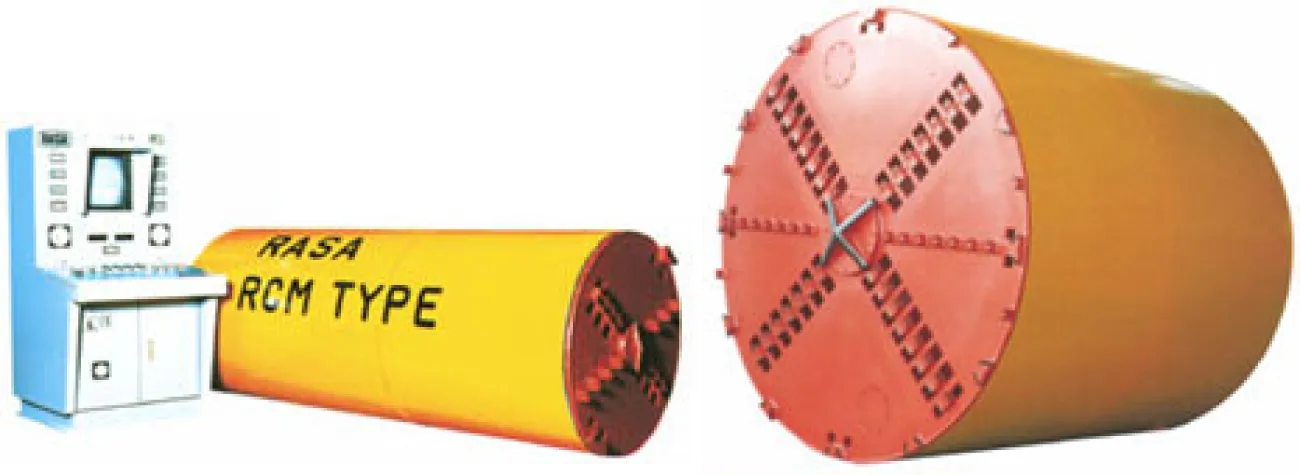

RCM

管内径600～3000mm

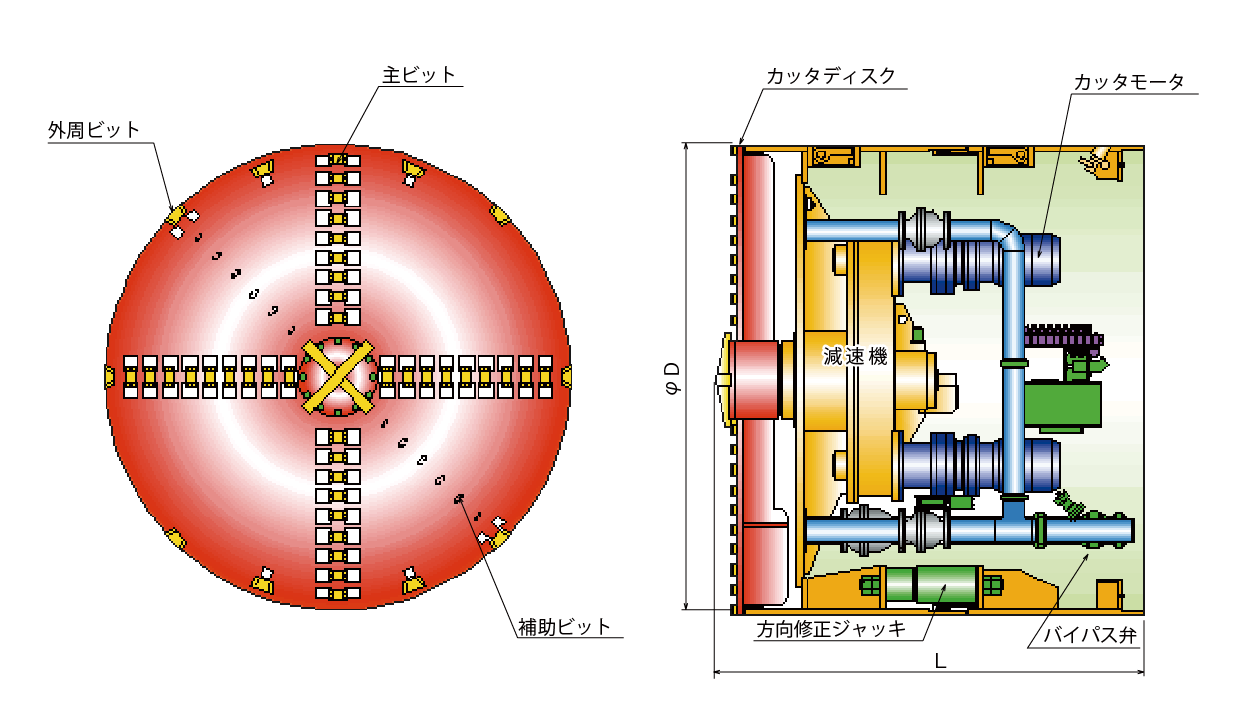

RCM型掘進機標準仕様

呼び径	外径寸法 φD×L (㎜)	質量(t)	動力 (kW ×set)	トルク(kN･m)		回転速度(min-1)		方向修正 ジャッキ (kN ×st ×set)	油圧ユニット (kW)	配管径 (mm)
				50 Hz	60 Hz	50 Hz	60 Hz
φ600	780 x 2400	2.5	5.5 x 1	6.5	5.5	8.0	9.6	130 x  30 x  4	0.75	80
φ700	905 x 2325	3.0	5.5 x 1	9.5	7.9	5.6	6.7	200 x  30 x  4	0.75	100
φ800	985 x 2610	3.5	7.5 x 1	14	12	5.2	6.2	200 x  30 x  4	0.75	100
φ900	1105 x 2250	4.0	3.7 x 2	21	17	3.5	4.2	270 x  50 x  4	0.75	100
φ1000	1225 x 2400	4.5	5.5 x 2	24	20	4.4	5.3	270 x  50 x  4	0.75	100
φ1100	1335 x 2450	5.5	7.5 x 2	35	29	4.2	5.0	420 x  50 x  4	1.5	100
φ1200	1455 x 2515	6.0	7.5 x 2	46	37	3.2	3.9	420 x  50 x  4	1.5	100
φ1350	1620 x 2840	7.0	11 x 2	65	55	3.2	3.9	420 x  50 x  4	1.5	100
φ1500	1800 x 3050	9.0	15 x 2	91	75	3.2	3.9	270 x  50 x  8	3.7	150
φ1650	1970 x 3205	11.0	18.5 x 2	122	101	3.0	3.6	420 x  50 x  8	3.7	150
φ1800	2140 x 3200	14.0	18.5 x 2	139	116	2.6	3.1	420 x  50 x  8	3.7	150
φ2000	2375 x 3340	18.0	22 x 2	240	200	1.8	2.1	550 x 100  x 8	3.7	150
φ2200	2610 x 3340	21.0	22 x 3	337	270	1.9	2.3	750 x 100  x 8	3.7	150
φ2400	2840 x 3340	28.0	22 x 3	337	270	1.9	2.3	750 x 100  x 8	3.7	150
φ2600	3060 x 3340	32.0	18.5 x 4	442	369	1.6	1.9	1000 x 100  x 8	3.7	150
φ2800	3300 x 3210	35.0	22 x 4	659	549	1.3	1.6	1000 x 100  x 8	3.7	150
φ3000	3530 x 3210	40.0	22 x 4	659	549	1.3	1.6	1000 x 100  x 12	3.7	150

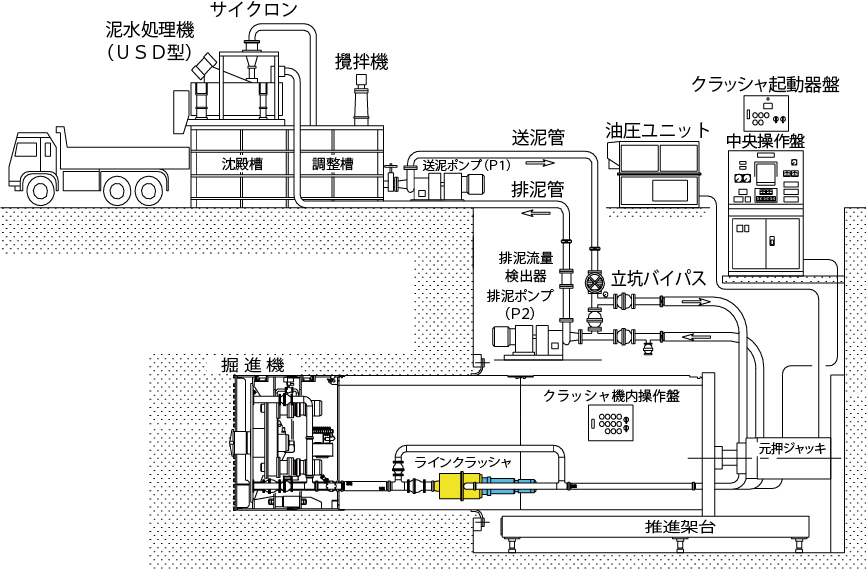

ラインクラッシャ

ラインクラッシャ仕様

機種	外径寸法 (W×L) (㎜)	質量(t)	回転速度(min-1)		トルク(kN･m)		動力 (kW×V)	投入口 (mm)	排出口 (mm)
			50 Hz	60 Hz	50 Hz	60 Hz
CC-5.5	580 x 2220	0.8	10.7	12.8	5	4	5.5 x 400	150	100
CC-7.5	580 x 2360	1.0	6.9	8.3	10	8	7.5 x 400	150	100
CC-22	850 x 2515	2.2	8.6	10.3	25	20	22 x 400	200	150
CC-30	850 x 2890	2.5	9.2	11.1	31	26	30 x 400	200	150
CC-55	1250 x 3885	4.0	11.2	13.5	47	39	55 x 400	200	150

※ 改良のため、予告なく仕様その他を変更することがあります。ご了承ください。
